1. Vai trò và ứng dụng của Máy ép phun PVC
Là thiết bị cốt lõi của ngành gia công nhựa, máy ép phun PVC đóng vai trò quan trọng trong lĩnh vực sản xuất công nghiệp ngày nay. Polyvinyl clorua (PVC), là vật liệu nhựa nhiệt dẻo linh hoạt, tiết kiệm chi phí và bền, được sử dụng rộng rãi trong nhiều lĩnh vực như xây dựng, y tế, ô tô và hàng tiêu dùng thông qua quá trình ép phun.
Máy ép phun PVC là một thiết bị ép phun đặc biệt được sử dụng đặc biệt để xử lý vật liệu polyvinyl clorua, chiếm vị trí không thể thay thế trong ngành chế biến nhựa. Theo thống kê dữ liệu của ngành, khoảng 23% sản lượng ép phun nhựa của thế giới sử dụng vật liệu PVC, đặc biệt là trong lĩnh vực ống xây dựng, thiết bị y tế và dây và cáp, tỷ lệ ứng dụng của máy ép phun PVC cao tới hơn 60%. Đằng sau ứng dụng rộng rãi này là những ưu điểm về hiệu suất độc đáo của chính vật liệu PVC và sự kết hợp hiệu quả của quy trình ép phun.
Chức năng chính của máy ép phun PVC là biến nguyên liệu thô thành các sản phẩm nhựa có kích thước và đặc tính chức năng chính xác thông qua ba giai đoạn chính: gia nhiệt dẻo, phun áp suất cao và đúc khuôn. So với các máy ép phun thông thường, máy ép phun PVC được tối ưu hóa cho các đặc tính của vật liệu PVC và có thể khắc phục hiệu quả các khó khăn kỹ thuật trong xử lý PVC như độ ổn định nhiệt kém, độ nhớt nóng chảy cao và dễ phân hủy. Trong ngành xây dựng, phụ kiện đường ống, khớp nối, phụ kiện cửa và cửa sổ được sản xuất bằng máy ép phun PVC có khả năng chống chịu thời tiết và ổn định hóa học tuyệt vời; trong lĩnh vực y tế, các sản phẩm như túi truyền dịch và ống thông được đúc bằng phương pháp ép phun PVC đáp ứng các yêu cầu nghiêm ngặt về tương thích sinh học.
Từ góc độ của chuỗi công nghiệp, máy ép phun PVC nằm ở vị trí trung gian giữa nguyên liệu thô và ứng dụng đầu cuối, và trình độ kỹ thuật của chúng ảnh hưởng trực tiếp đến chất lượng và giá thành sản xuất của sản phẩm cuối cùng. Một máy ép phun PVC đủ tiêu chuẩn thường bao gồm các bộ phận chính như hệ thống phun, hệ thống kẹp khuôn, hệ thống thủy lực, hệ thống điều khiển và hệ thống kiểm soát nhiệt độ. Hoạt động phối hợp của các hệ thống này đảm bảo rằng vật liệu PVC có thể hoàn thành quá trình đúc khuôn trong điều kiện tối ưu. Với sự cải thiện các yêu cầu bảo vệ môi trường và sự gia tăng nhu cầu y tế, máy ép phun PVC đang phát triển theo hướng chính xác hơn, tiết kiệm năng lượng và thông minh hơn.
Tính đặc thù của ngành máy ép phun PVC cũng được phản ánh ở khả năng thích ứng của chúng với các công thức vật liệu. PVC, là một loại nhựa có đặc tính có thể được điều chỉnh bằng các chất phụ gia, được chia thành hai loại: PVC cứng (RPVC) và PVC dẻo (FPVC). PVC cứng có độ bền và độ cứng cao và thường được sử dụng trong vật liệu xây dựng; trong khi PVC dẻo trở nên mềm và đàn hồi do có thêm chất hóa dẻo, phù hợp với các sản phẩm như ống y tế. Máy ép phun PVC cần có khả năng xử lý hai loại vật liệu khác nhau đáng kể này, điều này đòi hỏi thiết bị phải có cửa sổ xử lý rộng hơn và khả năng điều chỉnh thông số linh hoạt hơn. Đồng thời, với các quy định về môi trường ngày càng nghiêm ngặt, việc áp dụng chất ổn định không chì và chất hóa dẻo mới thân thiện với môi trường cũng đặt ra những yêu cầu kỹ thuật mới cho máy ép phun PVC.
Xét về lợi ích kinh tế, máy ép phun PVC cung cấp cho nhà sản xuất những giải pháp sản xuất có tính cạnh tranh cao. So với gia công kim loại hoặc các quy trình đúc nhựa khác, ép phun PVC có ưu điểm là chu kỳ ngắn, sử dụng vật liệu cao và nhu cầu lao động thấp, đặc biệt phù hợp để sản xuất các sản phẩm tiêu chuẩn hóa quy mô lớn. Lấy phụ kiện ống PVC trong ngành xây dựng làm ví dụ, năng lực sản xuất hàng ngày của máy ép phun PVC cỡ trung bình có thể đạt tới 5.000-8.000 chiếc và sai số trọng lượng sản phẩm có thể được kiểm soát trong phạm vi ± 0,5%. Độ chính xác và hiệu quả như vậy rất khó đạt được bằng các quy trình khác. Ngoài ra, máy ép phun PVC còn có đặc điểm là tuổi thọ khuôn dài (thường lên tới 500.000 đến 1 triệu lần) và mức tiêu thụ năng lượng tương đối thấp (tiết kiệm năng lượng khoảng 40% so với đúc khuôn kim loại), giúp giảm chi phí sản xuất hơn nữa.
Với sự phát triển không ngừng của xu hướng "nhựa thay thế thép", tầm quan trọng của máy ép phun PVC sẽ càng được nhấn mạnh. Đặc biệt trong lĩnh vực ứng dụng theo đuổi trọng lượng nhẹ, chống ăn mòn và kiểm soát chi phí, các sản phẩm ép phun PVC liên tục thay thế các vật liệu truyền thống. Là thiết bị chính để đạt được sự chuyển đổi này, việc đổi mới công nghệ và mở rộng thị trường của máy ép phun PVC sẽ tiếp tục thu hút sự chú ý của ngành.
2. Nguyên lý làm việc và quy trình của máy ép phun PVC
Nguyên lý làm việc của máy ép phun PVC dựa trên đặc tính đúc của nhựa nhiệt dẻo. Bằng cách kiểm soát chính xác các thông số như nhiệt độ, áp suất và tốc độ, nguyên liệu PVC thô được chuyển đổi thành sản phẩm có hình dạng mong muốn. Quá trình này tích hợp các công nghệ đa ngành như cơ khí, khoa học vật liệu và điều khiển tự động để tạo thành một hệ thống xử lý phức tạp và chính xác. Hiểu nguyên lý làm việc của máy ép phun PVC là rất quan trọng để tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm.
Thành phần và chức năng hệ thống
Máy ép phun PVC chủ yếu bao gồm năm hệ thống: hệ thống phun, hệ thống kẹp, hệ thống thủy lực, hệ thống điều khiển và hệ thống kiểm soát nhiệt độ. Hệ thống phun chịu trách nhiệm hóa dẻo và phun vật liệu PVC. Nó là bộ phận cốt lõi của thiết bị và bao gồm các bộ phận chính như phễu, thùng, vít và vòi phun. Không giống như các máy ép phun thông thường, trục vít của máy ép phun PVC thường có thiết kế đặc biệt, với tỷ lệ chiều dài trên đường kính (L/D) nhỏ (thường nằm trong khoảng từ 18:1 đến 22:1) và tỷ lệ nén thấp (khoảng 1,8-2,5) để giảm nhiệt cắt đầu vào đối với vật liệu PVC nhạy nhiệt. Hệ thống kẹp cung cấp lực đóng mở khuôn và lực kẹp để đảm bảo khuôn không bị đẩy mở bởi áp suất nóng chảy trong quá trình đúc. Các dạng cấu trúc của nó bao gồm loại chuyển đổi, loại thủy lực và loại điện. Hệ thống thủy lực cung cấp năng lượng cho toàn bộ máy và điều khiển chuyển động của từng bộ truyền động; hệ thống điều khiển chịu trách nhiệm cài đặt tham số, điều khiển chương trình và giám sát quá trình; hệ thống kiểm soát nhiệt độ duy trì nhiệt độ chính xác của thùng và khuôn, điều này đặc biệt quan trọng đối với các vật liệu nhạy cảm với nhiệt như PVC.
Phân tích chu trình làm việc
Đúc phun PVC là một quá trình có tính chu kỳ và mỗi chu kỳ bao gồm một loạt các hành động có trật tự. Theo tiêu chuẩn ngành, một chu trình làm việc hoàn chỉnh bao gồm các giai đoạn sau: đóng khuôn → phun → giữ áp suất → làm mát → dẻo → mở khuôn → phóng sản phẩm.
Trong giai đoạn đóng khuôn, khuôn được đóng dưới áp suất cao và lực kẹp được tính toán dựa trên diện tích chiếu sản phẩm và áp suất phun, thường là 30-80MPa. Ở giai đoạn phun, trục vít di chuyển về phía trước để bơm PVC nóng chảy ở đầu trước của thùng vào khoang khuôn ở áp suất cao (thường là 80-180MPa) và tốc độ cao. Quá trình này kéo dài trong vài giây và tốc độ phun có thể được kiểm soát theo từng phần để thích ứng với cấu trúc sản phẩm phức tạp. Việc duy trì áp suất nhất định trong giai đoạn giữ áp suất để bổ sung lượng vật liệu bị giảm do co ngót khi làm mát là rất quan trọng đối với độ chính xác về kích thước và chất lượng bề mặt của sản phẩm. Giai đoạn làm nguội cho phép sản phẩm đông đặc trong khuôn, thời gian phụ thuộc vào độ dày thành khuôn và hiệu quả làm mát. Trong giai đoạn dẻo hóa, trục vít quay để vận chuyển và làm nóng chảy vật liệu mới về phía trước để chuẩn bị cho chu kỳ tiếp theo, đồng thời rút về vị trí đã đặt. Cuối cùng, khuôn mở ra và cơ chế đẩy sản phẩm ra để hoàn thành một chu trình.
Bảng: Phạm vi tham số quy trình điển hình cho ép phun PVC
| Danh mục tham số | PVC cứng (RPPVC) | PVC mềm (FPVC) | Tác động chính |
| Nhiệt độ thùng (oC) | 160-190 | 150-180 | Tính lưu động nóng chảy, nguy cơ phân hủy nhiệt |
| Nhiệt độ khuôn (°C) | 30-50 | 20-40 | Tốc độ làm nguội, độ bóng bề mặt |
| Áp suất phun (MPa) | 80-150 | 70-130 | Tính toàn vẹn của khuôn điền, ứng suất bên trong |
| Áp suất giữ (MPa) | 40-80 | 30-60
| Độ co rút, độ chính xác kích thước |
| Tốc độ trục vít (vòng/phút) |
30-70 | 25-60
| Chất lượng dẻo, nhiệt cắt |
| Áp suất ngược (MPa) | 3-10 | 2-8 | Mật độ nóng chảy, hiệu quả dẻo hóa |
- Đặc thù của chế biến PVC
Đúc phun PVC có sự khác biệt đáng kể về quy trình so với các loại nhựa thông thường như PP và PE, chủ yếu là do tính chất vật liệu của PVC. PVC có độ ổn định nhiệt kém và dễ bị phân hủy để giải phóng hydro clorua (HCl) ở nhiệt độ cao. Do đó, cửa sổ nhiệt độ xử lý hẹp, thường được kiểm soát trong khoảng 150-190°C, thấp hơn nhiều so với nhiệt độ phân hủy lý thuyết (khoảng 210°C). Để đáp ứng thách thức này, máy ép phun PVC thường được trang bị hệ thống kiểm soát nhiệt độ chính xác hơn, với độ chính xác kiểm soát nhiệt độ vùng lên tới ± 1°C và thiết kế vít đặc biệt để giảm hiện tượng gia nhiệt cắt. Đồng thời, PVC tan chảy có độ nhớt cao và đặc tính chảy kém, đòi hỏi áp suất phun cao hơn (thường cao hơn PP 20-30%) để lấp đầy khuôn. Ngoài ra, các chất phụ gia trong công thức PVC như chất ổn định và chất bôi trơn có thể hình thành cặn trong thùng, vì vậy máy ép phun PVC cần được vệ sinh và bảo trì thường xuyên hơn.
- Nguyên tắc dẻo và ép phun
Quá trình dẻo hóa PVC là một quá trình biến đổi trạng thái vật lý phức tạp. Sau khi các hạt PVC rắn đi vào thùng từ phễu, chúng trải qua quá trình chuyển đổi từ trạng thái thủy tinh, trạng thái đàn hồi cao sang trạng thái chảy nhớt khi gia nhiệt và cắt. Chuyển động quay của trục vít tạo ra lực cản để vận chuyển vật liệu về phía trước, trong khi tác động cắt và gia nhiệt bên ngoài làm nóng chảy dần PVC. Vì PVC là vật liệu phân cực nên đặc tính nóng chảy của nó khác với nhựa không phân cực như PE và đòi hỏi năng lượng đầu vào cao hơn. Khi kết thúc quá trình dẻo hóa, PVC nóng chảy tích tụ ở đầu trước của vít, đẩy vít trở lại vị trí đã đặt. Trong giai đoạn phun, trục vít được chuyển thành pít tông và chất tan chảy được bơm vào khoang khuôn với tốc độ không đổi hoặc tốc độ phân đoạn dưới lực đẩy của xi lanh thủy lực. Đặc tính dòng chảy của PVC nóng chảy trong khoang khuôn bị ảnh hưởng bởi nhiệt độ khuôn, thiết kế đường dẫn và các thông số phun. Cài đặt quy trình hợp lý có thể tránh được các khuyết tật như vết phun và đường hàn.
- Những điểm chính của kiểm soát quá trình
Việc ép phun PVC thành công phụ thuộc vào việc kiểm soát chính xác các thông số chính. Kiểm soát nhiệt độ là yếu tố chính. Thùng thường được chia thành 3-5 vùng nhiệt độ. Độ dốc nhiệt độ tăng dần từ cổng cấp liệu đến vòi phun, nhưng nhiệt độ tối đa không vượt quá 190°C để tránh sự phân hủy. Tốc độ phun ảnh hưởng đến chế độ làm đầy nóng chảy và định hướng phân tử. Các sản phẩm có thành dày phải được đổ đầy ở tốc độ thấp để giảm ứng suất dư, trong khi các bộ phận có thành mỏng cần được bơm tốc độ cao để ngăn ngừa hiện tượng đông máu sớm. Việc cài đặt áp suất và thời gian giữ ảnh hưởng trực tiếp đến tốc độ co ngót và độ ổn định kích thước của sản phẩm và cần được tối ưu hóa theo cấu trúc sản phẩm và tính chất vật liệu. Thời gian làm mát chiếm 60-70% toàn bộ chu trình. Tối ưu hóa thiết kế kênh nước làm mát có thể nâng cao hiệu quả sản xuất. Máy ép phun PVC chủ yếu sử dụng hệ thống điều khiển vòng kín để giám sát và điều chỉnh các thông số này trong thời gian thực nhằm đảm bảo độ ổn định của quy trình và tính nhất quán của sản phẩm.
Nguyên lý làm việc của máy ép phun PVC thể hiện sự kết hợp hoàn hảo giữa thiết kế cơ khí và khoa học vật liệu. Bằng cách kiểm soát chính xác các quá trình nhiệt động và lưu biến, nguyên liệu thô PVC được chuyển đổi thành các sản phẩm nhựa có chức năng khác nhau. Nắm vững các nguyên tắc này là cơ sở lý thuyết để tối ưu hóa quy trình sản xuất và giải quyết các vấn đề về chất lượng.
3. Đặc tính thiết bị và ưu điểm kỹ thuật của máy ép phun PVC
Là một loại thiết bị gia công nhựa đặc biệt, máy ép phun PVC có hàng loạt kiểu dáng độc đáo phù hợp với đặc tính của vật liệu. Những tính năng này cho phép nó thể hiện những ưu điểm kỹ thuật đáng kể khi xử lý vật liệu PVC. Từ cấu trúc cơ khí đến hệ thống điều khiển, mọi liên kết của máy ép phun PVC đều phản ánh thiết kế cẩn thận dành cho các nhu cầu đặc biệt của quá trình xử lý PVC.

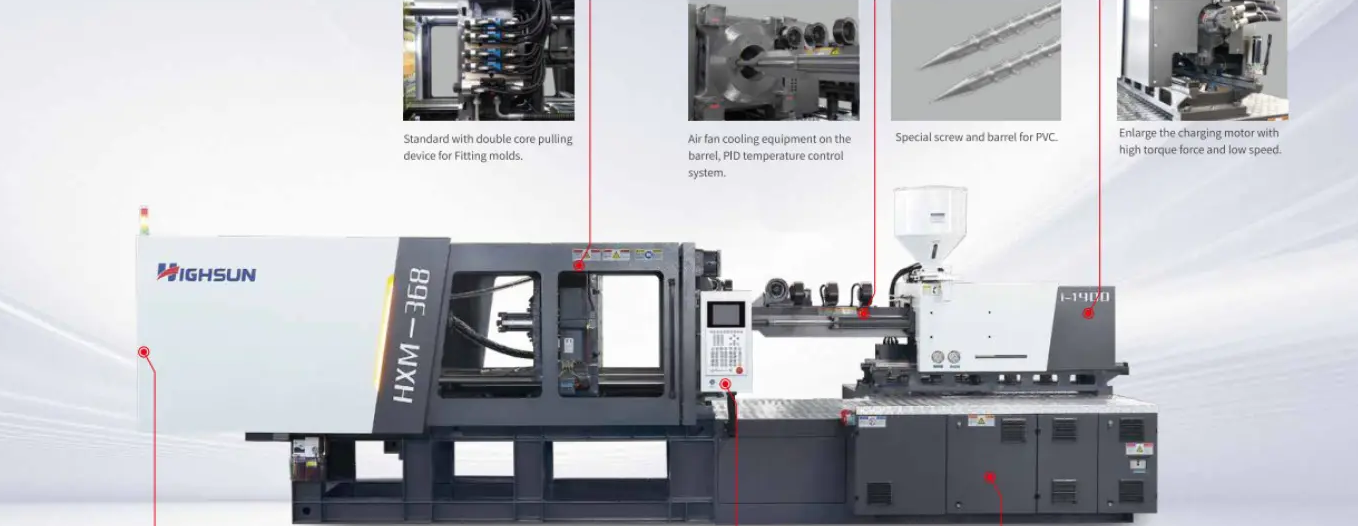

- Thiết kế vít đặc biệt
Tính năng cốt lõi của máy ép phun PVC là cấu trúc trục vít đặc biệt. So với vít máy ép phun thông thường, vít đặc biệt PVC có các đặc điểm sau: tỷ lệ khung hình nhỏ (L/D) (thường nằm trong khoảng từ 18: 1 đến 22: 1), giảm thời gian lưu giữ vật liệu; tỷ lệ nén thấp (khoảng 1,8-2,5), thích hợp cho bột PVC hoặc các hạt dễ nén; rãnh vít sâu, giảm tốc độ cắt và sinh nhiệt ma sát; thêm phần rào cản hoặc đầu trộn để cải thiện độ đồng đều tan chảy. Thiết kế này giải quyết hiệu quả vấn đề độ ổn định nhiệt kém của PVC và ngăn ngừa quá nhiệt và phân hủy vật liệu trong quá trình dẻo hóa. Vật liệu vít thường được làm bằng thép hợp kim kép hoặc được xử lý bề mặt đặc biệt để cải thiện khả năng chống mài mòn và chống ăn mòn để đối phó với khí axit HCl có thể được tạo ra trong quá trình xử lý PVC. Ngoài ra, phạm vi tốc độ trục vít của máy ép phun PVC tương đối hẹp (thường là 30-70 vòng / phút) và có thể được kiểm soát chính xác để tránh hiện tượng cắt quá mức do tốc độ quá cao.
- Tối ưu hóa hệ thống kiểm soát nhiệt độ
