Máy ép phun nhựa là gì?

một là gì Máy ép nhựa ?

Máy ép nhựa là thiết bị sản xuất công nghiệp làm nóng nhựa rắn ở trạng thái nóng chảy, sau đó ép vật liệu nóng chảy đó vào khuôn thép kín dưới áp suất được kiểm soát, nơi nó nguội và đông cứng thành bộ phận hoàn thiện trong vòng vài giây đến vài phút. Loại thiết bị này được gọi chính thức hơn là một máy ép phun , và nó nằm ở trung tâm của máy móc nhựa đúc hiện đại được sử dụng trên các dây chuyền sản xuất ô tô, bao bì, điện tử, thiết bị gia dụng và hàng tiêu dùng.

Công việc cơ bản của bất kỳ máy đúc nhựa nào là biến các viên nhựa thô thành một bộ phận có kích thước nhất quán, có thể lặp lại, hết chu kỳ này đến chu kỳ khác mà không thay đổi dụng cụ giữa các lô. Một khuôn duy nhất được gắn trong bộ phận kẹp có thể tạo ra hàng nghìn bộ phận gần như giống hệt nhau, đó là một lý do khiến ép phun vẫn là phương pháp sản xuất chính cho các bộ phận nhựa khối lượng lớn trong rất nhiều ngành công nghiệp.

Các máy thuộc loại này thường được xác định kích thước bằng lực kẹp, tính bằng tấn và theo kích thước phun, mô tả lượng nhựa nóng chảy mà bộ phận phun có thể cung cấp trong một chu kỳ. Lực kẹp trên các mẫu máy ép nhựa thông thường có thể dao động từ dưới 100 tấn đối với các hạng mục có độ chính xác nhỏ như đầu nối và nắp cho đến 3000 tấn cho các bộ phận lớn như pallet, thùng và tấm thân ô tô.

Máy ép phun nhựa hoạt động như thế nào?

Mỗi chu trình ép phun đều tuân theo trình tự bốn giai đoạn giống nhau, cho dù máy là thiết bị có độ chính xác nhỏ hay máy ép có trọng tải nặng được chế tạo cho các bộ phận công nghiệp lớn. Hiểu từng giai đoạn giúp giải thích tại sao thời gian chu kỳ, lực kẹp và chất lượng bộ phận lại có mối liên hệ chặt chẽ với nhau.

Giai đoạn kẹp

Bộ phận kẹp đóng và khóa hai nửa khuôn lại với nhau, tác dụng một lực đủ để giữ cho khuôn luôn đóng lại trước áp lực của nhựa sắp được bơm vào. Đây là giai đoạn mà lực kẹp, được thảo luận chi tiết hơn bên dưới, trở thành yếu tố quyết định xem máy có thể xử lý chi tiết lớn hay dày như thế nào.

Giai đoạn tiêm

Một trục vít quay bên trong thùng được gia nhiệt sẽ làm tan chảy các viên nhựa rắn và đẩy nhựa nóng chảy qua một vòi phun vào khoang khuôn. Áp suất phun và tốc độ phun được điều chỉnh theo hình dạng vật liệu và bộ phận để khoang lấp đầy đều trước khi nhựa bắt đầu nguội.

Giai đoạn làm mát

Khi khoang đã đầy, khuôn tiếp tục giữ chi tiết trong khi nhiệt được thoát ra ngoài qua các kênh làm mát bên trong khuôn. Làm mát thường là giai đoạn đơn lẻ dài nhất của chu trình và độ dày thành có ảnh hưởng trực tiếp đến thời gian thực hiện, mối quan hệ được thể hiện trong biểu đồ thời gian chu kỳ ở phần sau của bài viết này.

Giai đoạn phóng

Sau khi bộ phận đủ nguội để giữ nguyên hình dạng, bộ phận kẹp mở ra và các chốt đẩy đẩy bộ phận đã hoàn thiện ra khỏi khuôn. Sau đó, máy sẽ đặt lại và trình tự lặp lại cho lần chụp tiếp theo.

Các loại máy ép nhựa hiện nay

Các nhà sản xuất thiết bị nhựa máy đúc thường nhóm các máy theo cách dẫn động các bộ phận kẹp và phun. Bốn danh mục dưới đây bao gồm hầu hết những gì được sử dụng trong môi trường sản xuất ngày nay và nhiều dòng máy cũng phân nhánh thành các dòng chuyên dụng như thiết kế hai trục lăn, dây chuyền tốc độ cao và hệ thống màu kép được chế tạo cho các bộ phận kết hợp hai vật liệu trong một lần chụp.

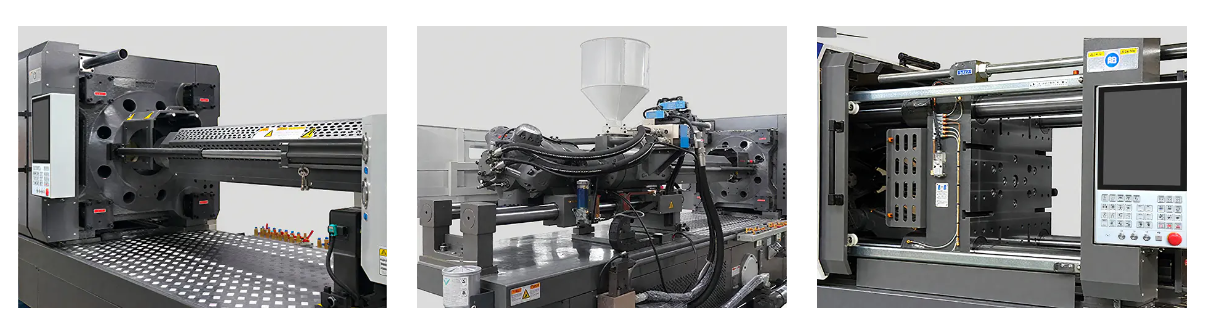

Các thành phần chính bên trong máy ép phun nhựa

Bất kể loại truyền động nào, dây chuyền đúc nhựa của máy đều có cùng các khối xây dựng cốt lõi hoạt động cùng nhau. Biết chức năng của từng bộ phận giúp đọc bảng thông số kỹ thuật của máy và so sánh các mô hình dễ dàng hơn trước khi đưa ra bố cục sản xuất.

• Đơn vị tiêm : phễu, thùng gia nhiệt và vít làm tan chảy các viên nhựa và đẩy nhựa nóng chảy vào khuôn.
• Bộ phận kẹp : trục lăn, thanh giằng và cơ cấu chuyển đổi hoặc thủy lực để giữ khuôn đóng trong quá trình phun.
• khuôn : dụng cụ định hình bộ phận, được gắn giữa các tấm cố định và tấm chuyển động.
• Hệ thống điều khiển : bảng vận hành và bộ điều khiển quản lý nhiệt độ, áp suất, tốc độ và thời gian cho mọi giai đoạn.
• Hệ thống truyền động : bơm thủy lực, động cơ servo hoặc động cơ điện cung cấp năng lượng cho chuyển động kẹp và phun.
• Hệ thống làm mát : Các kênh dẫn nước hoặc dầu, bên trong khuôn và xung quanh thùng, giúp loại bỏ nhiệt trong chu trình.
• Hệ thống phun : ghim hoặc tấm đẩy sản phẩm đã hoàn thiện ra khỏi khuôn sau khi nó nguội.

Dung sai gia công ép phun chính xác phụ thuộc rất nhiều vào mức độ kết hợp của các hệ thống này với bộ phận, đó là lý do tại sao việc lựa chọn thành phần cũng quan trọng như tổng trọng tải của máy.

Tìm hiểu lực kẹp trong máy đúc

Lực kẹp là lượng lực mà máy tác dụng để giữ hai nửa khuôn đóng lại trong khi nhựa nóng chảy được phun dưới áp suất. Nếu lực kẹp quá thấp đối với một bộ phận nhất định, khuôn có thể bị nứt nhẹ trong quá trình ép phun, khiến nhựa mỏng rò rỉ dọc theo đường phân khuôn, một khuyết tật thường được gọi là chớp nhoáng.

Lực kẹp thường được đo bằng tấn và liên kết chặt chẽ với diện tích bề mặt hình chiếu của bộ phận được đúc, cùng với áp suất phun mà vật liệu yêu cầu. Các bộ phận lớn hơn, phẳng hơn thường cần nhiều lực kẹp hơn các bộ phận nhỏ, có thành sâu có thể tích tương tự.

Như biểu đồ cho thấy, máy đúc nhựa thông thường có quy mô từ dưới 300 tấn cho các máy nhỏ gọn được sử dụng trên các bộ phận nhỏ, cho đến 1600 đến 3000 tấn phạm vi dành riêng cho các thành phần cực lớn như pallet, thùng lớn và tấm thân.

Giải thích về thời gian chu kỳ ép phun

Thời gian chu kỳ là tổng thời gian cần thiết để hoàn thành một chuỗi kẹp, phun, làm mát và đẩy đầy đủ. Đây là một trong những số liệu chính được sử dụng để ước tính số lượng bộ phận mà một máy có thể sản xuất trong một ca.

Quá trình làm mát thường chiếm phần lớn nhất trong thời gian chu kỳ và độ dày thành là yếu tố lớn nhất quyết định thời gian làm mát mất bao lâu, vì nhiệt phải di chuyển xa hơn ra khỏi phần dày hơn trước khi bộ phận đủ cứng để đẩy ra.

Một phần tường mỏng xung quanh 1mm có thể nguội và phóng ra trong vòng chưa đầy 20 giây, trong khi một phần có 5mm các bức tường có thể mất hơn một phút để đến được điểm tương tự, ngay cả trên một chiếc máy giống hệt nhau.

Các ứng dụng phổ biến của máy ép phun trong các ngành công nghiệp

Sản lượng máy ép nhựa xuất hiện ở nhiều nơi hơn hầu hết mọi người nhận ra, từ vỏ thiết bị gia dụng đến trang trí nội thất của ô tô. Biểu đồ bên dưới đưa ra cái nhìn tham khảo chung về nơi máy ép phun được sử dụng nhiều nhất, dựa trên thực tiễn chung của ngành thay vì một cuộc khảo sát chính thức duy nhất.

Ô tô và Vận tải

Cản trước, tấm trang trí nội thất, bảng điều khiển và vỏ dưới mui xe thường được sản xuất trên các dây chuyền máy đúc nhựa có trọng tải cao hơn do kích thước bộ phận lớn và yêu cầu khắt khe về kích thước.

Bao bì và hàng tiêu dùng

Nắp, nắp, hộp đựng có thành mỏng và đồ gia dụng thường được chạy trên các máy đạp xe nhanh hơn, thường được điều khiển bằng servo, trong đó khối lượng đầu ra quan trọng ngang với độ chính xác của bộ phận.

Điện tử và Thiết bị

Vỏ bọc, đầu nối và giá đỡ bên trong yêu cầu dung sai chặt chẽ, đó là nơi mà các máy ép phun servo và hệ thống hybrid có xu hướng được ưa chuộng vì khả năng điều khiển lặp lại của chúng.

Cách chọn máy ép phun cho nhu cầu sản xuất của bạn

Việc lựa chọn máy ép nhựa phù hợp bắt đầu từ bộ phận chứ không phải danh mục máy. Một số yếu tố cốt lõi thường quyết định loại máy nào phù hợp với một công việc nhất định.

Là điểm khởi đầu sơ bộ, yêu cầu về trọng tải thường được ước tính bằng cách nhân diện tích dự kiến của bộ phận với hệ số áp suất gắn với vật liệu, sau đó cộng thêm biên độ cho độ phức tạp của bộ phận. Thực hiện tính toán này với người chế tạo máy trước khi hoàn thiện công cụ giúp tránh chọn máy ép có kích thước quá nhỏ hoặc quá khổ không cần thiết cho công việc.

Máy ép phun servo và máy ép phun thủy lực

Cả hai loại máy đều hoàn thành cùng một chu trình bốn giai đoạn được mô tả trước đó, nhưng cách chúng cung cấp lực kẹp và lực phun khác nhau đủ để ảnh hưởng đến việc sử dụng năng lượng, độ chính xác và tiếng ồn trong xưởng.

Máy ép phun thủy lực dẫn đầu ở đâu

Hệ thống thủy lực thường cung cấp lực kẹp thô mạnh ở độ phức tạp kết cấu thấp hơn, đó là lý do tại sao máy ép trọng tải nặng được sử dụng cho các bộ phận kết cấu lớn vẫn thường là thủy lực hoặc hybrid hơn là hoàn toàn bằng điện.

Máy ép phun servo dẫn đầu ở đâu

Hệ thống điều khiển bằng servo điều chỉnh tốc độ động cơ để phù hợp với công suất chính xác cần thiết ở từng giai đoạn của chu trình thay vì chạy máy bơm liên tục, điều này thường làm giảm mức tiêu thụ năng lượng và giảm tiếng ồn khi vận hành, đồng thời cải thiện khả năng lặp lại cho các bộ phận chính xác.

Giới thiệu về Công ty TNHH Máy móc nhựa Highsun Ninh Ba

Công ty TNHH Máy móc nhựa Highsun Ninh Ba có trụ sở tại Công viên Khoa học và Công nghệ Beilun ở Ninh Ba, một khu vực được biết đến rộng rãi trong ngành như một trung tâm sản xuất máy móc nhựa. Nhà máy bao gồm hơn 120000 mét vuông và chuyên sản xuất máy ép phun thương hiệu HIGHSUN.

Được xây dựng gần 20 năm tập trung phát triển và dựa trên hơn 50 năm Với kinh nghiệm sản xuất được chuyển giao từ công ty mẹ, HIGHSUN Machinery đã phát triển thành top 3 nhà sản xuất máy ép phun nhựa ở Ninh Ba và là một trong 10 nhà sản xuất máy ép nhựa hàng đầu tại Trung Quốc. Quản lý quy trình tinh tế và các mục tiêu sản xuất nhất quán vẫn là trọng tâm hoạt động trên mọi dòng sản phẩm.

Phạm vi sản phẩm hiện tại bao gồm dòng sản phẩm hybrid điện và dầu, dòng hai tấm, dòng tốc độ cao, dòng màu đôi không trộn lẫn, dòng màu kép hỗn hợp, dòng BMC, dòng PET và dòng PVC, bao gồm lực kẹp từ 98 tấn đến 3000 tấn . Cấu hình tùy chỉnh cũng có sẵn cho các nhu cầu sản xuất nằm ngoài dòng sản phẩm tiêu chuẩn.

Highsun hoạt động dựa trên triết lý lấy khách hàng làm trung tâm, được tóm tắt trong nội bộ là theo đuổi sự xuất sắc và sự hoàn hảo trong khuôn đúc, với mục tiêu rộng hơn là xây dựng thương hiệu máy ép phun hiệu suất cao hàng đầu.
