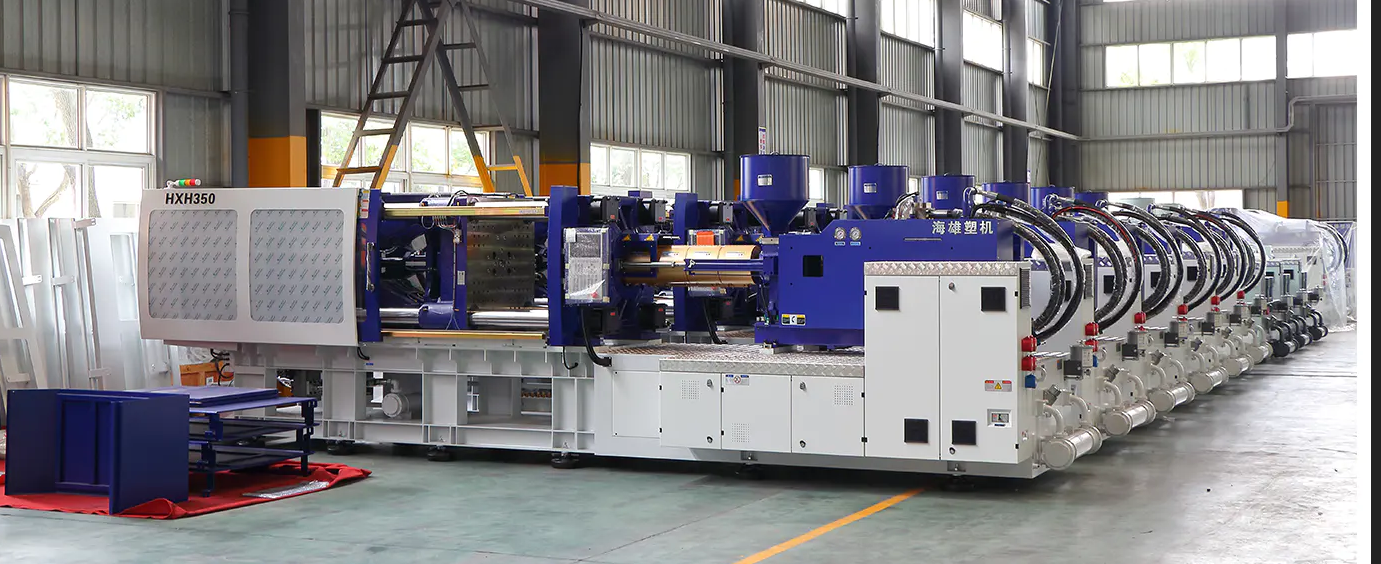

Máy ép phun hai màu là gì? Làm thế nào để nâng cao hiệu quả sản xuất?

1. Nguyên lý làm việc của máy ép phun hai màu

• Thiết kế thùng đôi Được trang bị hai bộ phận phun độc lập (thùng A và thùng B), nhựa có màu sắc hoặc vật liệu khác nhau (chẳng hạn như ABS TPE, cao su mềm cao su cứng) có thể được phun riêng.

• Công nghệ khuôn quay hoặc bàn xoay

Loại khuôn quay: Phần khuôn di động của khuôn có thể xoay 180 ° và việc phun hai vật liệu có thể được hoàn thành trong một lần đóng khuôn.

Loại bàn xoay: Bán thành phẩm được chuyển sang trạm thứ 2 để ép phun thứ cấp thông qua bàn làm việc quay.

• Đúc tích hợp Hai vật liệu được xếp lớp hoặc lồng vào khuôn mà không cần lắp ráp tiếp theo, giảm bớt quá trình xử lý thứ cấp.

2. Những giải pháp chính để nâng cao hiệu quả sản xuất

Giảm quy trình sản xuất

Phương pháp truyền thống yêu cầu sản xuất hai bộ phận riêng biệt sau đó lắp ráp chúng, trong khi máy ép phun hai màu được đúc trong một công đoạn, tiết kiệm các bước lắp ráp, liên kết hoặc hàn.

Rút ngắn thời gian chu kỳ

Bằng cách tối ưu hóa thiết kế khuôn và thao tác phun đồng bộ, thời gian chu trình được rút ngắn từ 30%-50% so với sản xuất hai màu/vật liệu riêng biệt.

Mức độ tự động hóa cao

Hệ thống thao tác hoặc bàn xoay tích hợp, tự động hoàn thành việc tháo, thay khuôn và ép phun thứ cấp, giảm sự can thiệp thủ công.

Giảm tỷ lệ lỗi

Tránh sai lệch căn chỉnh hoặc các vấn đề liên kết yếu trong lắp ráp truyền thống và tính nhất quán của sản phẩm cao hơn.

Tiết kiệm năng lượng và chi phí

Một thiết bị duy nhất thay thế nhiều máy ép phun truyền thống, giảm không gian và tiêu thụ năng lượng.

Ưu điểm so với ép phun truyền thống

3. Các vấn đề và giải pháp thường gặp của máy ép phun hai màu

Vấn đề liên kết vật liệu

• Tách lớp/liên kết yếu

Lý do:

Chất liệu không tương thích (chẳng hạn như PP và ABS không tương thích)

Nhiệt độ khuôn quá thấp hoặc chênh lệch nhiệt độ quá lớn

Lần bắn thứ hai chỉ được thực hiện sau khi vật liệu bắn đầu tiên đã đông đặc hoàn toàn

Giải pháp:

Chọn sự kết hợp vật liệu có khả năng tương thích tốt (chẳng hạn như PP TPE, ABS PC)

Tăng nhiệt độ khuôn (thường nhiệt độ khuôn bắn lần thứ hai cao hơn lần bắn đầu tiên 10 ~ 20oC)

Rút ngắn khoảng thời gian giữa hai lần tiêm (kiểm soát trong vòng 5 ~ 10 giây)

• Đường liên kết rõ ràng

Lý do:

Tốc độ phun quá chậm, nhiệt độ của mặt trước tan chảy giảm xuống

Khí thải kém dẫn đến không khí bị mắc kẹt

Giải pháp:

Tăng tốc độ tiêm của lần bắn thứ hai (khoảng 80%~90% của lần bắn đầu tiên)

Thêm các rãnh xả hoặc hệ thống xả chân không tại khớp

Khuyết tật về ngoại hình

• Trộn màu (pha trộn màu vật liệu)

Lý do:

Vật liệu trước đó vẫn còn trong vòi hoặc thùng

Vệ sinh máy không đầy đủ

Giải pháp:

Sử dụng vật liệu chuyển tiếp có điểm nóng chảy cao (như PC) để làm sạch thùng

Sử dụng thiết kế đóng vòi phun kép độc lập để tránh ô nhiễm chéo

• Đèn flash / vệt

Lý do:

Lực kẹp không đủ (máy hai màu cần cao hơn 15% ~ 20% so với máy một màu)

Khuôn mòn hoặc bề mặt chia tay không đều

Giải pháp:

Tăng lực kẹp hoặc giảm áp suất phun

Sửa chữa bề mặt phân khuôn và kiểm tra độ chính xác dẫn hướng của chốt dẫn hướng

Vấn đề về độ chính xác kích thước

• Biến dạng sản phẩm

Lý do:

Tốc độ co ngót của hai vật liệu quá khác nhau (chẳng hạn như tốc độ co ngót ABS 0,5%, tốc độ co ngót PP 1,5%)

Làm mát không đều

Giải pháp:

Chọn vật liệu có độ co ngót tương tự

Tối ưu hóa thiết kế mạch nước làm mát và kéo dài thời gian giữ nước

• Sự mất ổn định kích thước

Lý do:

Biến động thông số quá trình ép phun (nhiệt độ, áp suất)

Sự giãn nở nhiệt của khuôn không đều

Giải pháp:

Sử dụng hệ thống điều khiển vòng kín để ổn định các thông số quy trình

Thêm mạch dầu nhiệt độ không đổi vào khuôn để kiểm soát nhiệt độ

Vấn đề về thiết bị và khuôn mẫu

• Định vị bàn xoay/khuôn quay không chính xác

Lý do:

Lỗi bộ mã hóa động cơ servo

Độ mòn ổ trục khuôn

Giải pháp:

Hiệu chỉnh lại vị trí số 0 của bàn xoay

Thay thế vòng bi có độ chính xác cao

• Lượng phun không đủ

Lý do:

Tắc nghẽn thùng hoặc vòi phun

Mòn vít làm khả năng dẻo giảm

Giải pháp:

Làm sạch vòi phun và bộ lọc

Kiểm tra khe hở giữa vít và nòng (thay thế nếu độ mòn vượt quá 0,2mm)

Vấn đề hiệu quả sản xuất

• Thời gian chu kỳ quá dài

Lý do:

Cài đặt thời gian làm mát không hợp lý

Chuyển động của khuôn không đồng bộ

Giải pháp:

Sử dụng mạch nước làm mát phù hợp để rút ngắn thời gian làm mát

Tối ưu hóa chuỗi hành động của hệ thống thủy lực/điện

• Thất bại trong việc loại bỏ tự động

Lý do:

Độ lệch vị trí kẹp của robot

Sản phẩm dính vào khuôn

Giải pháp:

Điều chỉnh chương trình robot hoặc tăng khả năng định vị trực quan

Thêm chất chống dính vào bề mặt khuôn hoặc cải thiện hệ thống phun
